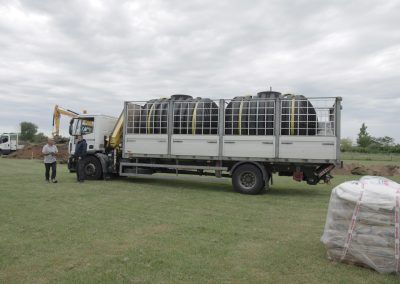

Livraison des 2 cuves composant la microstation Klaro XXL 30 EH de chez GRAF. La cuve n°1 permet la décantation des matières tandis que la cuven° réalise le transfert des boues

Installation d’une microstation Graf Klaro XXL 30EH

C’est dans un camping de la pointe du Médoc dans les environs de Soulac que nos techniciens ont eu pour mission d’installer un assainissement non collectif composé d’une imposante microstation de capacité de 30EH (équivalent habitant), une station de relevage des eaux claires et une aire d’épandage.

Revenons un instant à l’origine du projet. Le propriétaire dudit camping possède déjà une dizaine de mobil-home tout confort reliés à plusieurs fosses toutes eaux ayant en charge le traitement des eaux usées. Contrôlés, entretenus et vidangés régulièrement, ces dispositifs remplissent entièrement leur mission d’assainissement autonome. Cependant, désireux d’augmenter la capacité d’accueil du camping, notre propriétaire souhaite installer une quinzaine de mobil-home supplémentaires. C’est donc à cet effet qu’il nous a contacté pour travailler ensemble sur ce nouveau projet d’assainissement non collectif peu ordinaire.

Une fois l’étude de sol de type assainissement réalisée et l’avis du SPANC délivré, la solution microstation + aire d’épandage fut décidée. Pour le matériel de traitement des eaux usées, le choix s’est porté sur une microstation KLARO XXL 30EH de chez GRAF. Cette microstation composée de 2 cuves de 10000L réalisera l’épuration des eaux usées tandis que l’aire d’épandage de 6 tranchées de 30m permettra l’infiltration des eaux.

Le choix du matériel d’assainissement non collectif étant arrêté, date est prise pour la réalisation du chantier courant mai de cette année.

2 Chantiers d’installation en parallèle : Microstation + aire d’épandage

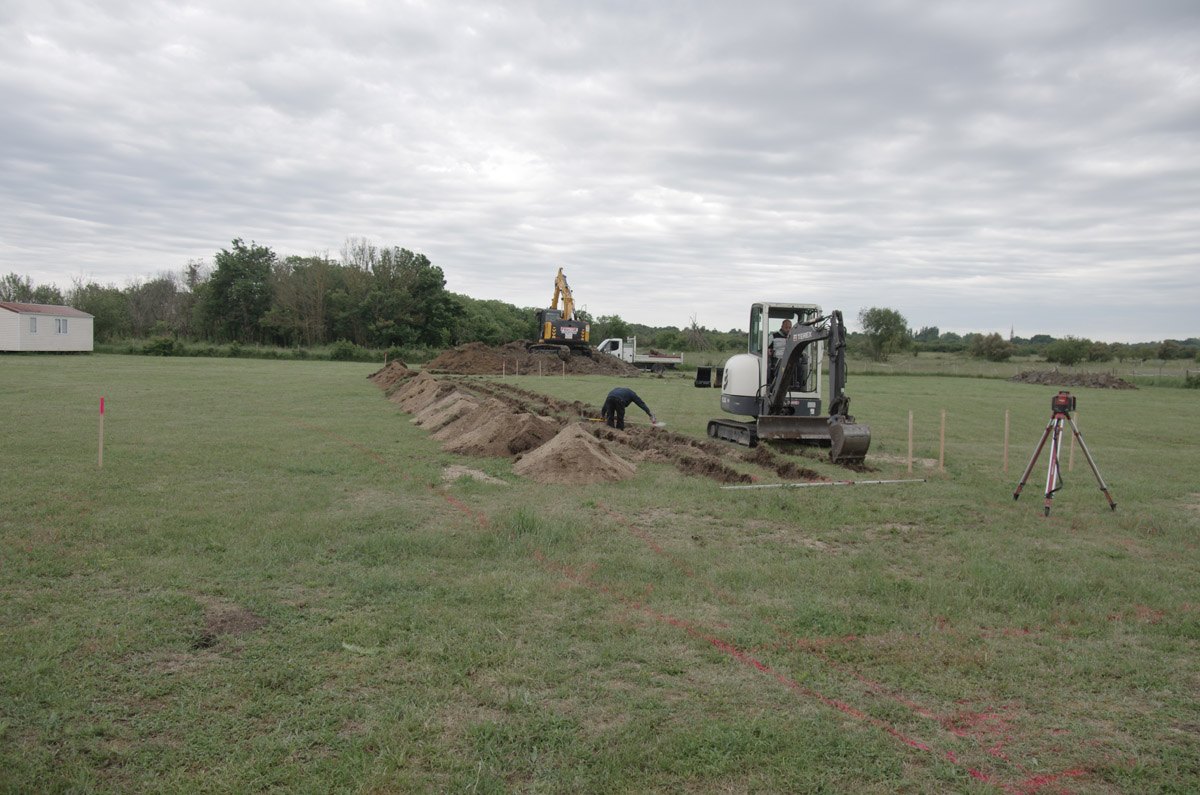

L’aire d’épandage

• Délimitation de la zone d’excavation
• Traçage/Marquage des 6 tranchées d’épandage
• Terrassement, excavation de la tranchée 1 à 6 en respectant une profondeur édictée par l’étude de sol de 50cm et un écart de 1m
• Dépose d’un lit de gravier de 30 cm
• Installation des épandrains
• Vérification du respect de la pente d’écoulement pour une évacuation gravitaire correcte
• Découpe et raccordement des épandrains au regard de répartition en début d’aire d’épandage
• Découpe et raccordement des épandrains au regard de bouclage en sortie d’aire d’épandage
• Remblai de 10 cm de gravier pour stabilisation des épandrains
• Pose du géotextile sur les épandrains
• Remblai de chaque tranchée avec la terre excavée
• Nettoyage du chantier

 Fonctionnement du SBR

la station d’épuration KLARO est un système de traitement destiné à la collecte et à l’épuration de toutes les eaux domestiques d’un groupe de foyer.

l s’agit de traiter, sans préfiltre les eaux vannes (wc) et les eaux ménagères (salle de bain, cuisine, buanderie…) d’un ensemble d’habitations comptant jusqu’à 30 personnes.

Le système d’épuration KLARO XXL utilise la technologie SBR : boues activées par aération des effluents évitant la fermentation et la formation de mauvaises odeurs.

L’intérêt principal de ce système est de proposer une solution de traitement des eaux usées compacte (sans filtre à sable en sortie) avec des qualités épuratoires très inférieures à celles demandées par la norme et ceci avec une fiabilité maximale.

Ainsi le système ne comprend aucune pièce mécanique, électrique ou en mouvement dans les cuves, son usure est nulle, et son entretien se limite aux vidanges périodiques.
